GHLM-Ⅱ型静态链码校验装置












    概述
      GHLM-Ⅱ型静态链码校验装置是对安装在皮带输送机上的电子皮带秤进行动态校验的设备,广泛应用在电力、冶金、化工、码头、建材、煤矿等使用电子皮带秤计量散状物料的场合。
      GHLM-Ⅱ型静态循环链码校验装置可以实现对电子皮带秤精度的静态自动校验,通常用于校验准确度等级为(0.5)-(2.0)之间的各类电子皮带秤。

    工作原理
     GHLM-Ⅱ型静态链码校验装置设置在电子皮带秤现场附近,安装于电子皮带秤秤体处的输送机上方位置,本装置在对电子皮带秤校验时,可自动平稳地将链码落放在皮带秤秤体上,以完成对电子皮带秤准确度的静态校验。
      本装置收放链码有两种形式可选,卷扬式或卧式。

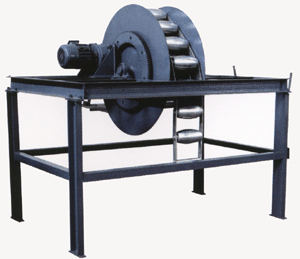

      卷扬式为电机减速机带动卷盘卷筒,由电控装置实现对链码的自动收放。
      卧式是链码存放在箱体中的形式。平常不用时存放在箱体中,使用时由电控装置操作,将链码自动放至秤体上方的皮带上。常用于输送机上方空间较小的场合。

   系统主要特点
链码安装在皮带上方位置,校验过程方便快捷,自动化程度高,省时省力,准确可靠;
链码的收放均由电控系统自动操作,并设有远方输出接点,供程控室远控;
当输送机上方有较大空间时,可选用卷扬式收放装置,而当空间较狭窄时,可选用卧式收放装置;
当选用卷扬式收放装置时,有两种方案供用户参考,一种方案是将卷扬收放装置固定在输送机框架上,需要一台输送机配一套收放装置;另一种方案是将收放装置固定在输送机上方的皮带廊顶部,并且可以在手动或电控状态下横向移动,用以达到一套收放装置标定两台输送机上皮带秤的目的,可节约成本。

主要技术参数:

链码单位重量(kg/m) 5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、160
链码精度 M11
链码长度 7.2m/8.2m
校验皮带秤容量 1-6000t/h
适用输送带宽度 500-2200mm
总功率 0.25kw-2kw
仪表输出接口 开关量  触点容量5A/220VAC

 工作环境要求:
环境温度:-35--65
电源:220VAC(+10%/-15%),50HZ(±2%)控制回路部分
             380VAC(+10%/-15%),50HZ(±2%)收放驱动部分
