【概 述】

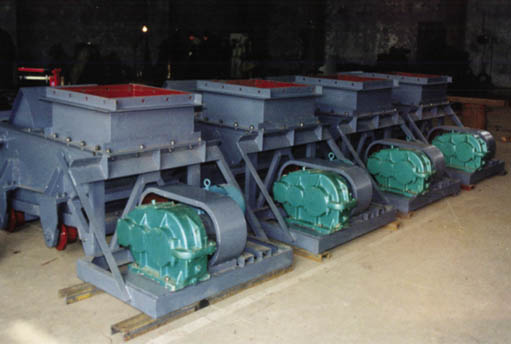

K型往复式给煤机广泛用于矿井和选煤厂的装载与运输机上或其它筛选、贮存装置中。该设备由机架、底板（给煤槽）、传动平台、漏斗闸门、托辊等组成。在电动机工作后经弹性联轴器、减速机、曲柄连杆机构托动倾斜5°的底板在托辊上作直线往复运动，将物料均匀的卸载到运输机上或其它筛选设备上。给煤机可根据需要设有带漏斗和不带漏斗两种，并设有两种结构形式：带有调节闸门和不带调节闸门，其生产率由调节闸门来实现。广泛应用于煤炭、矿山、冶金、煤炭、建材、化工、粮食、环保、电力等企业。
【性能特点】
★结构强度大、输送能力大、耐冲击。能承受较大的仓压，适合料仓下给料。
★对各种特性、各种粒级的物料适应性强，输送能力大，多挡给料量调节。
★工作时无振动，噪声很小，适合环保要求高的用户。
★电机采用防暴电机，能够在煤炭或瓦斯浓度高、易引起爆炸的环境中工作。
【技术参数】
|
规格、型号 |
K-0 |
K-1 |
K-2 |
K-3 |
K-4 |
|
给料
能力
(t/h) |
底板行程mm |
曲柄
位置 |
无烟煤
/ 烟煤 |
无烟煤
/ 烟煤 |
无烟煤
/ 烟煤 |
无烟煤
/ 烟煤 |
无烟煤
/ 烟煤 |
|
200 |
4 |
100 / 90 |
150 / 135 |
225 / 200 |
330 / 300 |
590 / 530 |
|
150 |
3 |
75 / 67 |
112 / 100 |
170 / 150 |
247 / 220 |
440 / 395 |
|
100 |
2 |
50 / 45 |
75 / 68 |
133 / 100 |
165 / 150 |
295 / 268 |
|
50 |
1 |
25 / 22 |
39 / 34 |
55 / 50 |
83 / 75 |
148 / 132 |
|
曲柄转速(r/min) |
57 |
57 |
57 |
62 |
62 |
|
电动机 |
型号 |
YB160M1-8
(Y160M1-8) |
YB160M1-8
(Y160M1-8) |
YB160M1-8
(Y160M1-8) |
YB160M-6
(Y160M-6) |
YB200L1-6
(Y200L1-6) |
|
功率(kW) |
4 |
4 |
4 |
7.5 |
18.5 |
|
转速(r/min) |
720 |
720 |
720 |
970 |
970 |
|
减速机 |
型号 |
JZQ-350 |
JZQ-350 |
JZQ-350 |
JZQ-400 |
JZQ-500 |
|
速比 |
12.64 |
12.64 |
12.64 |
15.75 |
15.75 |
|
最大粒度 |
含量10%以下 |
250 |
350 |
400 |
500 |
700 |
|
含量10%以上 |
200 |
300 |
350 |
450 |
550 |
|
重量
(kg) |
带料斗 |
1127 |
1251 |
1481 |
1927 |
2737 |
|
不带料斗 |
1026 |
1144 |
1342 |
1735 |
2505 |

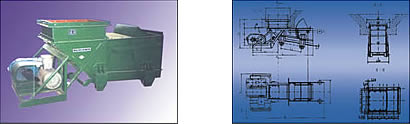

【结构示意图】
