使用范围：

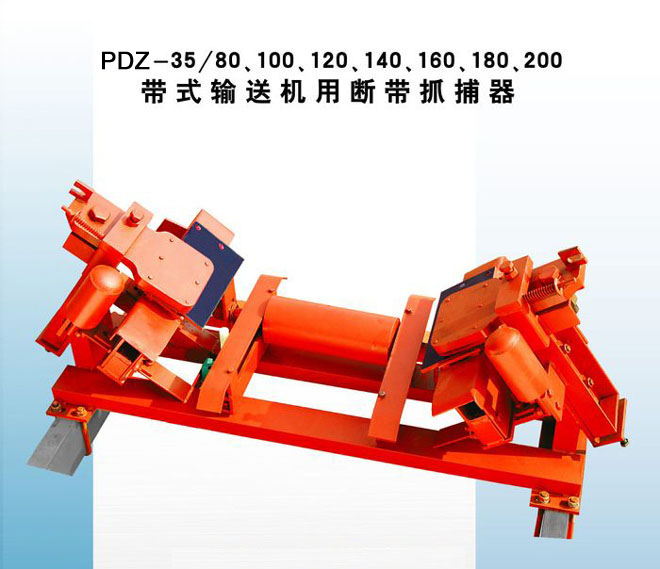

    GH-PDZ系列断带抓捕器在正常情况下作托辊使用，当发生断带或逆止器失效时,可迅速抓捕住皮带断裂(或失控后)突然下滑的重，空段皮带，并具有防止皮带跑偏的功能在需要时可作卡带器使用。它主要适用于向上运输的皮带输送机，特别适用于大倾角、大运里、长距离的上山强力型或普通型皮带输送机。

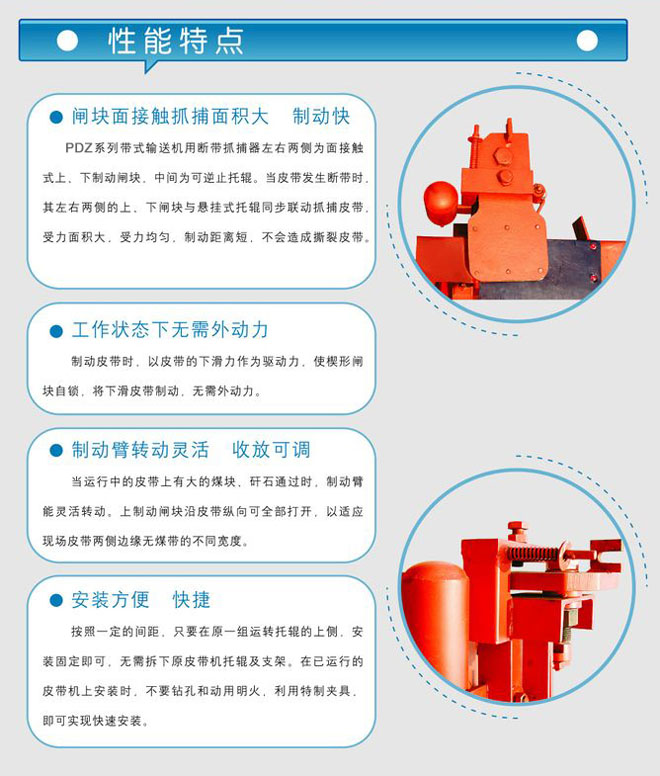

性能特点

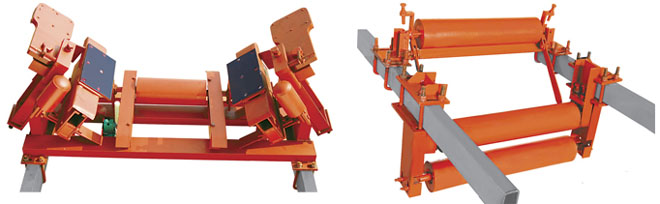

  该产品分上、下皮带断带抓捕器，其特点主要有:
▲采用沿线多点布置，克服了断带点的随机变化的弊端。
▲工作机构采用局部断面制动形式，可敞开摆动闸块机构，么采取了与皮带接触触发方式触发动作灵敏可靠。并具断带报警功能
  (选用)。
▲采用离心拨爪无磨损运行方式.使用寿命长。
▲该产品不但具有断带、防跑偏、逆止器失效保护功能，而且可作卡带器使用。

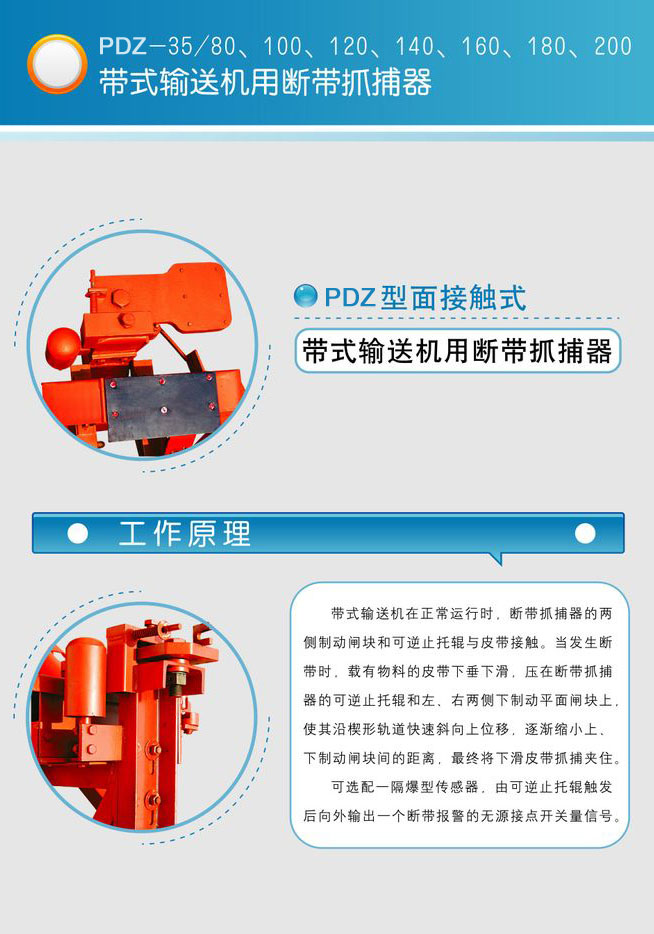

主要结构原理：

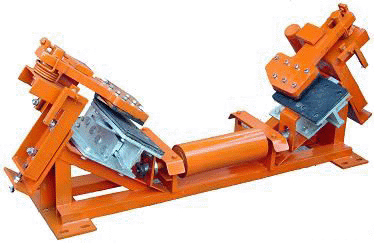

上皮带断带抓捕器(GH-PDZ)结构原理:
    当输送机正常工作时,偏心辊随皮带的运行而同心转动，作正常托辊使用,一旦输送机发生断带或逆止器失效时，皮带下滑，偏心辊在皮带摩擦力的作用下偏心.逆转.当偏心辊逆转一定角度时.拨动连杆机构，释放闸块至偏心辊上方，由于偏心辊的作用使闸I与两侧偏心辊的间隙逐渐变小，最终扭速将下滑的重段皮带抓捕。

使用条件
▲皮带宽度:650mm以上
▲向上运输倾角＞6度
▲机架形式：固定式、拆卸式、吊挂式等
▲槽形角度≤60度

技术特征
▲单侧最大制动宽度140mm
▲最大滑动距离<1500mm
▲抓捕器破坏载荷>3500kg
▲额定制动力2300kg
